ТИПЫ (КОНСТРУКЦИИ) ЛЮКОВ СЕРИИ «ЗИМ»

(Рис. 1)

(ДСТУ Б В.2.5-26:2005 (ГОСТ 3634-99)

№	Тип	Тип по ДСТУ Б В.2.5-26:2005 (ГОСТ 3634-99)	Назначение
1	Тип 1	«Общего назначения» (Только корпус и крышка)
2	Тип 2	«С запирающим замковым устройством» п.5	Антивандальность
3	Тип 3	«С устройством для подъема крышки» п.7	Эргономичность
4	Тип 4	«С усиленной заделкой корпуса анкерными болтами» п.8 п.9	Безопасность
5	Тип 5	«С крышкой шарнирно прикрепленной к корпусу» п.9	Антивандальность
6	Тип 6	«С механической обработкой сопрягаемых поверхностей» п.4	Безопасность
7	Тип 7	«Для высоких динамических нагрузок» п.1	Безопасность

Типы исполнения (опции) люков серии «ЗИМ»

Рис. 1 Типы (конструкции) люков «ЗИМ»

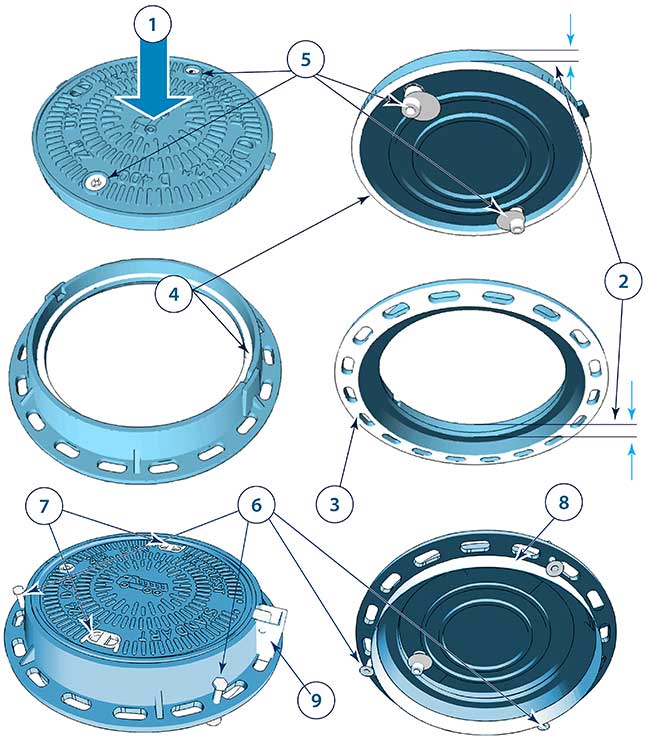

1 – Прочность (статическая, динамическая); 2 – глубина посадки крышки в корпусе; 3 – Устойчивость корпуса; 4 – механическая обработка посадочных мест корпуса и крышки; 5 – Замки; 6 – Анкеры для регулирования высоты установки корпуса; 7 – проушины для снятия и установки крышки; 8 – защитное кольцо при заливке корпуса бетоном; 9 – шарниры для крепления крышки к корпусу.
